Phân Tích Kỹ Thuật: ISO 10.9 vs ASTM A490M
Nghiên cứu so sánh chi tiết về đặc tính cơ học, giới hạn an toàn và ứng dụng thực tế của hai chuẩn bu lông cường độ cao hàng đầu thế giới, áp dụng cho Kích thước M24.
1. Chỉ Số Cốt Lõi (Kích Thước M24)
Trong các thiết kế liên kết chịu lực, cả cấp bền 10.9 (Tiêu chuẩn ISO/DIN) và A490M (Tiêu chuẩn ASTM Mỹ) đều được xếp vào phân khúc cường độ cao. Với kích thước M24 (đường kính danh nghĩa 24mm, diện tích ứng suất $A_s \approx 353 mm^2$), chúng sở hữu các thông số tĩnh học cơ sở hoàn toàn tương đương nhau, tạo nền tảng chịu tải cực lớn cho các siêu kết cấu.
2. Tính Tương Đồng Cơ Học
Biểu đồ bên cạnh minh họa rõ lý do tại sao các kỹ sư thường coi 10.9 và A490M là hai vật liệu có thể thay thế cho nhau trong các tính toán tĩnh lực học. Cả hai đều đạt được cường độ vật liệu cực cao thông qua quá trình nhiệt luyện (Quenched and Tempered) thép hợp kim.
- ✓ Giới hạn chảy (Yield Strength) hoàn toàn bằng nhau, đảm bảo khả năng chịu biến dạng đàn hồi tương tự.
- ✓ Độ cứng lõi (Core Hardness) yêu cầu mức tối thiểu tương đương (32-33 HRC) để đạt được cường độ kéo mười ngàn megapascal.
3. Ranh Giới Giòn Hydro (Điểm Khác Biệt Cốt Lõi)
Mặc dù giống nhau về giới hạn tối thiểu, điểm khác biệt sống còn giữa hai tiêu chuẩn nằm ở giới hạn trên của độ bền kéo.
⚠ Cảnh Báo Thiết Kế: Hiện Tượng Giòn Hydro
Khi thép càng cứng và bền kéo càng cao, nguy cơ nứt gãy đột ngột do hydro thâm nhập vào cấu trúc tinh thể (Hydrogen Embrittlement) càng lớn. Tiêu chuẩn A490M đặt ra giới hạn trần tuyệt đối là 1210 MPa để ngăn chặn rủi ro này trong kết cấu thép quan trọng. Trong khi đó, ISO 10.9 không quy định giới hạn trần rõ ràng trong chuẩn cơ bản, khiến nó linh hoạt hơn nhưng rủi ro cao hơn nếu xử lý mạ kẽm sai cách.
4. Đặc Điểm Kích Thước M24 & Thiết Kế Đầu Lục Giác
Bên cạnh vật liệu, cấu trúc vật lý quy định bởi tiêu chuẩn cũng tạo ra sự khác biệt lớn trong ứng dụng. A490M đặc trưng bởi thiết kế cấu trúc hạng nặng.
ISO 10.9 (Tiêu Chuẩn)
- Kiểu Đầu: Lục giác thường (Standard)
- Kích thước giác vặn (S): 36 mm (ISO 4014)
- Mặt tiếp xúc: Tiêu chuẩn
- Lưu ý: Có phiên bản 10.9 HV (EN 14399) dùng giác lớn cho kết cấu, nhưng bản chất 10.9 chung là giác thường.

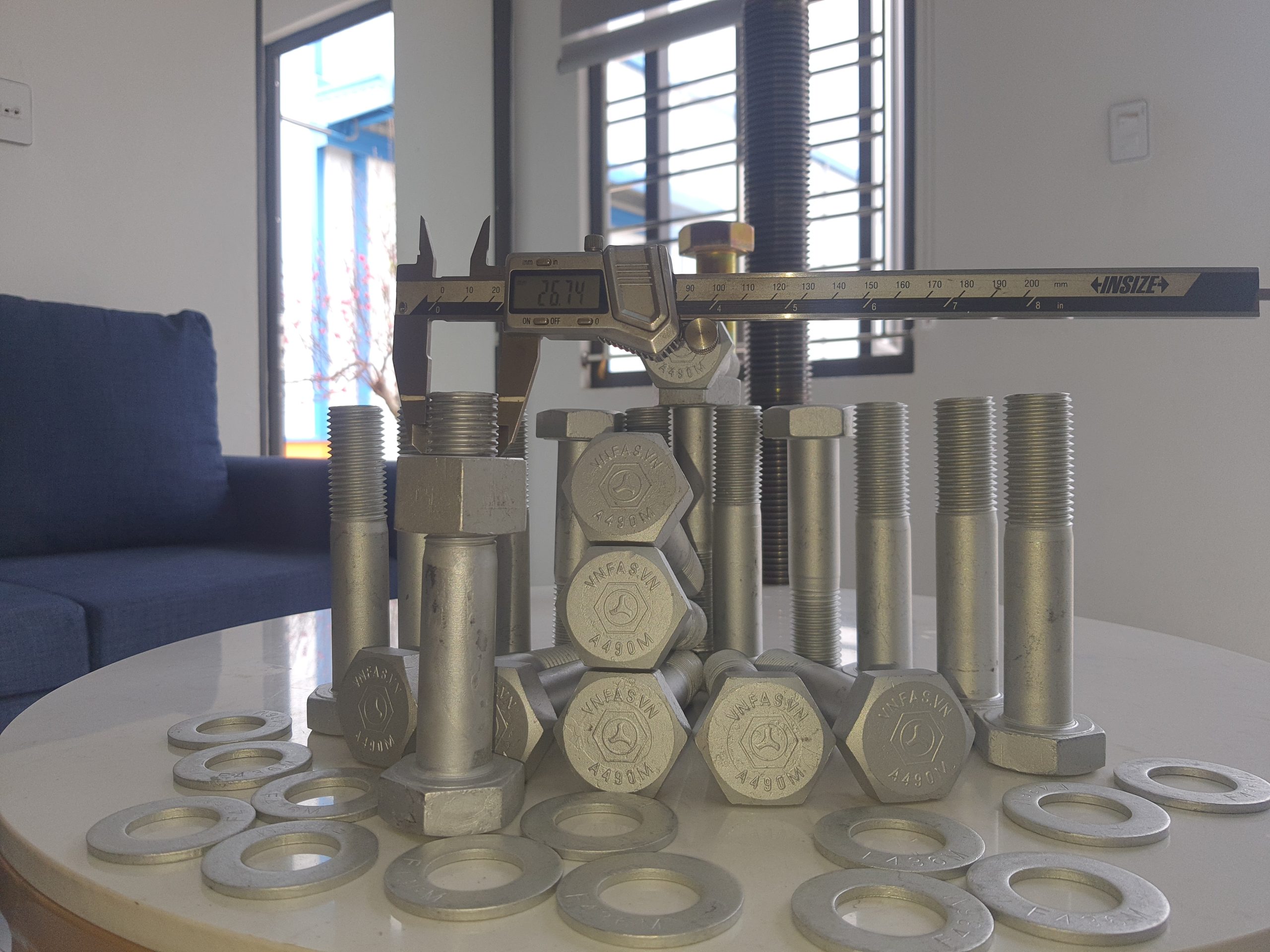

ASTM A490M
- Kiểu Đầu: Lục giác nặng (Heavy Hex)
- Kích thước giác vặn (S): 41 mm
- Mặt tiếp xúc: Rộng hơn ~15-20%
- Diện tích bề mặt đầu bu lông lớn hơn giúp phân tán áp lực lên các tấm thép kết cấu tốt hơn, tránh biến dạng cục bộ.
5. Đánh Giá Khả Năng Ứng Dụng Đa Chiều
Biểu đồ Radar đánh giá hiệu suất của hai loại bu lông trên các khía cạnh phi tuyến tính. A490M tỏ ra vượt trội tuyệt đối trong kết cấu thép tĩnh hạng nặng nhờ diện tích tì đè lớn. Trong khi đó, 10.9 thể hiện tính đa năng hơn ở các ngành công nghiệp chế tạo máy và ô tô.
6. Ma Trận Quyết Định Lựa Chọn
ASTM cấm mạ nhúng nóng
Phải nung khử hydro (Baking)
Phiên bản kết cấu của 10.9
Thiết kế chuẩn Heavy Hex tối ưu
Giác tiêu chuẩn, dễ mua, linh hoạt
Quá cồng kềnh, không phù hợp
1. ĐỊNH NGHĨA / DEFINITION
Bu lông kết cấu cường độ cao – High-Strength Structural Bolts
- Thay thế: A325, A325M, A490, A490M, F1852, F2280
- Quy trình: Quenched & Tempered (tôi + ram)
- Thép: Carbon / Alloy / ± Boron / Weathering (Type 3)
- Cường độ kéo (Min Tensile):
Inch Metric 120 ksi (A325/F1852) 830 MPa (A325M) 144 ksi (Grade 144 – NEW) – 150 ksi (A490/F2280) 1040 MPa (A490M)
2. PHÂN LOẠI / CLASSIFICATION (Table 1)
| Grade | Min Tensile | Type | Style | Size Range |
|---|---|---|---|---|
| A325 | 120 ksi | 1 / 3 | Heavy Hex | 1/2" → 1-1/2" |
| 144 | 144 ksi | 1 / 3 | Heavy Hex / Twist-Off | 1/2" → 1-1/4" |
| A490 | 150 ksi | 1 / 3 | Heavy Hex | 1/2" → 1-1/2" |
| F1852 | 120 ksi | 1 / 3 | Twist-Off | 1/2" → 1-1/4" |
| F2280 | 150 ksi | 1 / 3 | Twist-Off | 1/2" → 1-1/4" |
| A325M | 830 MPa | 1 / 3 | Heavy Hex | M12 → M36 |
| A490M | 1040 MPa | 1 / 3 | Heavy Hex | M12 → M36 |
Type 1: Thép carbon/hợp kim – Type 3: Thép chống thời tiết (weathering)
3. ỨNG DỤNG / APPLICATIONS
Chỉ dùng trong kết nối kết cấu theo RCSC
| Công trình | Grade đề xuất |
|---|---|
| Cầu, nhà thép | A325, 144, A490 |
| Ven biển | Type 3 (A325, A490, 144) |
| Động đất | Grade 144, A490 |
| Nhà xưởng | A325 Type 1 |
4. PHỤ KIỆN / MATCHING COMPONENTS (Table 2)
| Phụ kiện | Plain | Coated |
|---|---|---|
| Nut | A563 DH / 2H (inch) A563M 10S (metric) | A563 DH / 2H A563M 10S |
| Washer | F436 Type 1 | F436 Type 1 |
| Type 3 | F436 Type 3 | F436 Type 3 |
Mạ kẽm: Bắt buộc Rotational Capacity Test (Annex A2)
5. ĐÁNH DẤU / MARKING (Table 2)
| Grade | Heavy Hex | Twist-Off |
|---|---|---|
| A325 | A325 | A325TC |
| 144 | 144 | 144TC |
| A490 | A490 | A490TC |
Type 3: Có thể thêm ký hiệu riêng (tùy nhà sản xuất)
6. ĐẶT HÀNG / ORDERING EXAMPLE
1000 cái – 3/4" × 3" – ASTM F3125 Grade 144 Type 1 Heavy Hex
+ 1 F436 Type 1 washer + 1 A563 DH nut – Mạ kẽm nóng7. LƯU Ý CÔNG TRƯỜNG / SITE NOTES
- Cấm dùng A449/A354 thay thế
- Kiểm tra lực siết: Dùng Twist-Off hoặc torque wrench
- Lưu kho: Tránh ẩm → tránh hydrogen embrittlement
- Grade 144: Mới 2025 – kiểm tra bản vẽ thiết kế
1. ĐỊNH NGHĨA CHÍNH XÁC (THEO ASTM F3125/F3125M-25)
ASTM F3125/F3125M là tiêu chuẩn hợp nhất (consolidation standard) thay thế 6 tiêu chuẩn cũ:
- A325, A325M
- A490, A490M
- F1852, F2280
Bu lông F3125 là bu lông kết cấu cường độ cao (high-strength structural bolts), được:
- Quenched & Tempered (tôi + ram)
- Làm từ thép carbon, thép hợp kim, hoặc thép hợp kim có boron
- Có cường độ kéo tối thiểu: → Inch series: 120 ksi, 144 ksi (mới), 150 ksi → Metric series: 830 MPa, 1040 MPa
Phân loại theo 4 yếu tố (Table 1)
| Yếu tố | Mô tả |
|---|---|
| 1. Grade | Chỉ cường độ kéo: → A325 / F1852: 120 ksi → 144 (mới): 144 ksi → A490 / F2280: 150 ksi → A325M: 830 MPa → A490M: 1040 MPa |
| 2. Type | Chỉ thành phần thép: → Type 1: Carbon steel, alloy steel, ± boron → Type 3: Weathering steel (chống ăn mòn tự nhiên, màu nâu đỏ) |
| 3. Style | Chỉ hình dạng đầu: → Heavy Hex: Đầu lục giác lớn (ASME B18.2.6) → Twist-Off (TC): Đầu có rãnh cắt, dùng để kiểm soát lực siết |
| 4. Kích thước | → Inch: 1/2" → 1-1/2" (Grade 144: chỉ đến 1-1/4") → Metric: M12 → M36 |
2. ỨNG DỤNG THỰC TẾ (Intended Use – 1.2.1)
Dùng trong các kết nối kết cấu (structural connections) được thiết kế theo: “Specification for Structural Joints Using High-Strength Bolts” do Research Council on Structural Connections (RCSC) phê duyệt.
Ứng dụng cụ thể (theo AISC 360, RCSC, và thực tế công trường)
| Loại công trình | Grade phù hợp | Lý do chọn |
|---|---|---|
| Cầu thép, cầu treo | A325, A490, 144 (mới) | Chịu tải trọng động lớn, cần độ bền cao |
| Nhà thép tiền chế | A325 (phổ biến nhất) | Kinh tế, dễ siết, đủ chịu lực |
| Nhà máy, kho xưởng | A325 Type 1 | Dùng trong nhà, không cần chống thời tiết |
| Công trình ven biển | A325 Type 3, A490 Type 3 | Thép weathering → tự chống rỉ |
| Công trình động đất | Grade 144, A490 | Cường độ trung bình cao, độ dai tốt |
| Kết nối cần kiểm soát lực siết chính xác | F1852, F2280, 144TC | Twist-Off → siết đến khi đầu vặn đứt |
3. TÓM TẮT ĐỊNH NGHĨA & ỨNG DỤNG (tóm gọn)
ASTM F3125/F3125M
= Bu lông KẾT CẤU CƯỜNG ĐỘ CAO
(thay thế A325, A490, F1852, F2280)
CẤU TẠO: Quenched & Tempered
THÉP: Carbon / Alloy / ± Boron / Weathering
CƯỜNG ĐỘ:
Inch: 120 ksi (A325) | 144 ksi (mới) | 150 ksi (A490)
Metric: 830 MPa (A325M) | 1040 MPa (A490M)
DÙNG CHO: Kết nối thép theo RCSC
→ Cầu, nhà thép, nhà máy, công trình ven biển, động đất4. GHI CHÚ QUAN TRỌNG KHI SỬ DỤNG
| Yêu cầu | Chi tiết |
|---|---|
| Nut | A563 DH / 2H (inch), A563M 10S (metric) |
| Washer | F436 Type 1 (thép thường), Type 3 (weathering) |
| Lớp phủ | Hot-dip, Mechanical Zinc, Zinc-Flake (Annex A1) |
| Kiểm tra lực siết | Rotational Capacity Test (Annex A2) – bắt buộc nếu mạ kẽm |
| Cấm | Không dùng A449/A354 thay thế (không tương đương) |
5. VÍ DỤ ĐẶT HÀNG (Ordering Information – 3.1)
1000 pcs – 3/4" × 3" – ASTM F3125 Grade A325 Type 1 Heavy Hex
+ 1 F436 Type 1 washer + 1 A563 DH nut
→ Mạ kẽm nóng (hot-dip galvanized)
Kết luận: ASTM F3125/F3125M là tiêu chuẩn duy nhất cho bu lông kết cấu cường độ cao tại Mỹ và quốc tế. Grade 144 (mới 2025) là lựa chọn trung gian hoàn hảo giữa A325 và A490 – đang được ưa chuộng trong các dự án cầu, nhà thép hiện đại.
