Tiêu Chuẩn DIN 931
Tổng quan kỹ thuật, thông số ứng dụng và sự chuyển đổi sang tiêu chuẩn quốc tế ISO 4014.
⚙ 1. Đặc Điểm Nhận Diện & Cơ Tính
DIN 931 (Deutsches Institut für Normung) quy định thông số cho bu lông đầu lục giác có thân (ren lửng - partial thread). Kích thước phổ biến từ M1.6 đến M39. Đặc điểm cốt lõi của loại bu lông này là cấu tạo thân chia làm hai phần rõ rệt, mang lại khả năng chịu lực cắt ngang vượt trội so với bu lông ren suốt.

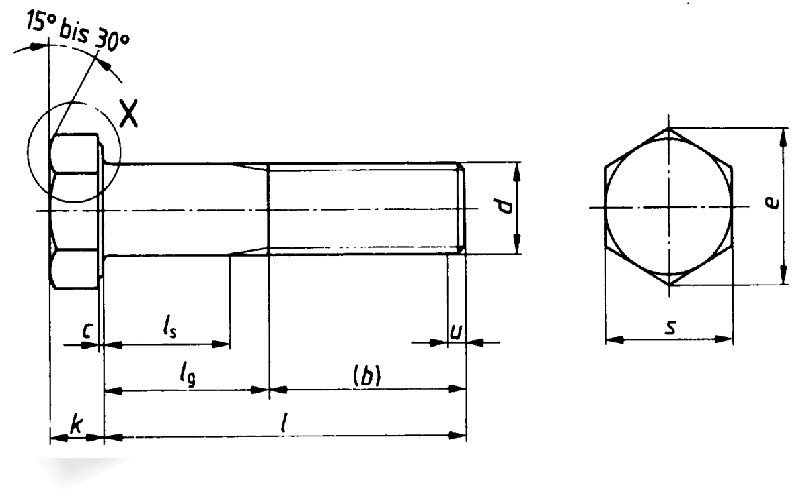

Cấu trúc Bu Lông Ren Lửng
Thân trơn: Lấp đầy lỗ khoan, chịu lực cắt ngang (Shear load).
Phần ren: Để vặn đai ốc, neo giữ mối ghép.
-
✔
Chịu Lực Cắt Ưu Việt: Phần thân trơn không có rãnh ren giúp loại bỏ các điểm yếu ứng suất, chống đứt gãy khi có lực văng ngang tác động.
-
✔
Cấp Sản Phẩm: Loại A (dung sai khắt khe, $\le$ 150mm) và Loại B (chiều dài > 150mm).
🏭 2. Lĩnh Vực Ứng Dụng
Biểu đồ dưới đây minh họa phân bổ tỷ trọng ứng dụng của bu lông DIN 931 trong các ngành công nghiệp nặng, nơi yêu cầu chịu lực rung lắc và lực cắt lớn.
Phân tích: Nhờ ưu điểm tì khít vào mặt bích bản mã, DIN 931 chiếm ưu thế tuyệt đối trong Xây dựng Kết cấu thép và Chế tạo Máy móc hạng nặng.
🔁 3. Chuyển Đổi: DIN 931 & ISO 4014
Chuẩn Đức DIN 931 đang được thay thế bằng chuẩn quốc tế ISO 4014. Chúng có thể thay thế nhau 99%, khác biệt duy nhất nằm ở Kích thước cờ lê (WAF) tại 4 size cụ thể.
Lưu ý thi công: Các size M10, M12, M14 chuẩn ISO dùng cờ lê nhỏ hơn 1mm. Riêng size M22 chuẩn ISO dùng cờ lê lớn hơn 2mm. Các size khác giữ nguyên.
📖 4. Thuật Ngữ & Hệ Sinh Thái Tiêu Chuẩn
Bảng Tra Cứu Thuật Ngữ
| Tiếng Anh / Đức | Ý nghĩa tiếng Việt |
|---|---|
| Hexagon head bolts with shank | Bu lông đầu lục giác có thân (ren lửng) |
| Width across flats (WAF / s) | Kích thước giác / Cỡ cờ lê siết ốc |
| Technical delivery conditions | Điều kiện giao hàng (Cơ tính, mạ bề mặt) |
| Surface pressure | Áp lực đè lên bề mặt khi siết ốc |
Các Tiêu Chuẩn Kết Nối
Tiêu chuẩn DIN 931 là tiêu chuẩn kỹ thuật của Đức (Deutsches Institut für Normung) quy định về bulông lục giác đầu trụ bán ren (hexagon head bolts with shank, partial thread). Đây là một trong những loại bulông phổ biến nhất trong cơ khí, xây dựng và chế tạo máy.
1. Nội dung chính của DIN 931
| Thông số | Mô tả |
|---|---|
| Tên tiêu chuẩn | DIN 931 – Hexagon head bolts with shank – Product grades A and B (Partial thread) |
| Loại ren | Ren hệ mét (ISO metric thread) theo DIN 13 |
| Đầu bulông | Lục giác (hexagon head) |
| Thân bulông | Có phần trơn (shank) và phần ren (threaded) |
| Cấp độ chính xác | - Grade A: Đường kính từ M1.6 đến M39, dung sai chính xác cao - Grade B: Đường kính > M39, dung sai thấp hơn |
| Chiều dài ren | Chỉ ren một phần (thường từ 2P đến 2d + 6mm, tùy kích thước) |
| Vật liệu phổ biến | Thép carbon (8.8, 10.9, 12.9), thép không gỉ (A2, A4), hợp kim... |
| Lớp phủ | Mạ kẽm (electrogalvanized, hot-dip), mạ dacromet, đen oxi... |
So sánh với DIN 933:
- DIN 931: Bán ren (có phần trơn)
- DIN 933: Toàn ren (ren suốt chiều dài)
2. Kích thước tiêu chuẩn (ví dụ một số size phổ biến)
| d (mm) | Chiều dài ren (b) ≈ | Chiều dài bulông (L) |
|---|---|---|
| M6 | 18 mm | 20 – 100 mm |
| M8 | 22 mm | 25 – 120 mm |
| M10 | 26 mm | 30 – 150 mm |
| M12 | 30 mm | 35 – 200 mm |
| M16 | 38 mm | 40 – 250 mm |
| M20 | 46 mm | 50 – 300 mm |
Lưu ý: Chiều dài ren chuẩn được tính theo công thức trong tiêu chuẩn.

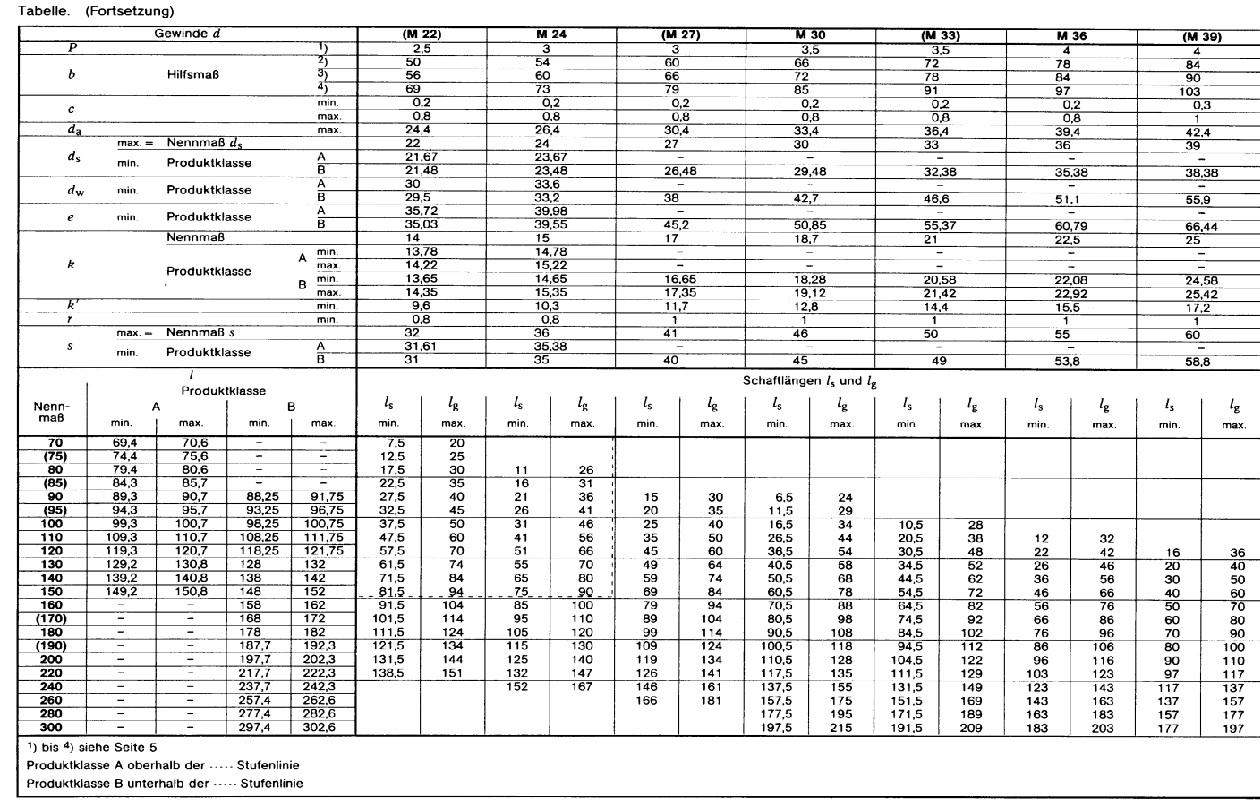

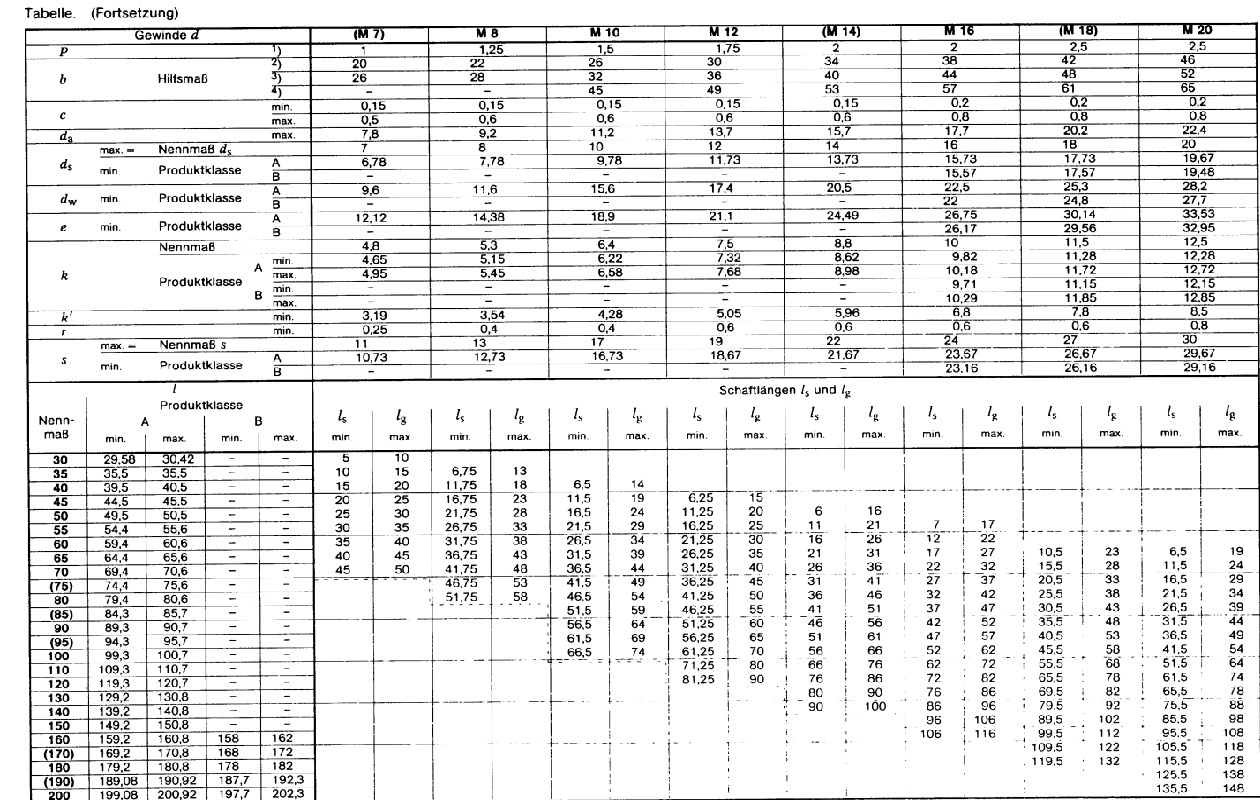

Kích thước bu lông ren lửng DIN 931 tiêu chuẩn ĐỨC
3. Ứng dụng thực tế
| Ngành | Ứng dụng cụ thể |
|---|---|
| Xây dựng | Kết cấu thép, dầm, cột, khung nhà xưởng, cầu |
| Cơ khí chế tạo | Lắp ráp máy móc, thiết bị công nghiệp |
| Ô tô, xe máy | Khung xe, động cơ, hệ thống treo |
| Đóng tàu | Vỏ tàu, kết cấu chịu lực |
| Năng lượng | Turbine gió, khung pin mặt trời |
| Kết cấu nhẹ | Lan can, thang máng cáp, giá đỡ |
Ưu điểm:
- Phần trơn giúp định vị chính xác, giảm ứng suất cắt trên ren.
- Phù hợp với lỗ khoan tiêu chuẩn.
- Dễ siết bằng cờ lê, momen xoắn ổn định.
4. Tiêu chuẩn tương đương quốc tế
| Tiêu chuẩn | Mô tả |
|---|---|
| ISO 4014 | Tương đương DIN 931 (bản quốc tế) |
| EN 24014 | Tiêu chuẩn châu Âu |
| JIS B 1180 | Tiêu chuẩn Nhật |
| ASTM A325 | Mỹ (cường độ cao, khác một số chi tiết) |
Khuyến nghị: Khi xuất khẩu, nên dùng ISO 4014 thay DIN 931 để được công nhận toàn cầu.
5. Lưu ý khi sử dụng
- Không dùng DIN 931 thay DIN 933 nếu cần ren toàn bộ.
- Kiểm tra cấp bền (8.8, 10.9...) phù hợp với tải trọng.
- Dùng đai ốc đúng cấp (DIN 934) và vòng đệm (DIN 125, 127).
- Siết đúng momen theo bảng tra (DIN hoặc ISO).
- Tránh dùng trong môi trường ăn mòn mạnh nếu không có lớp phủ phù hợp.
6. Tài liệu tham khảo
- DIN 931:1987 (bản gốc tiếng Đức)
- ISO 4014:2011
- Sách tra bulông DIN/ISO (Nhà xuất bản Kỹ thuật)
Tóm tắt: DIN 931 = Bulông lục giác bán ren, dùng cho kết cấu chịu lực, lắp ráp chính xác, phổ biến trong xây dựng và cơ khí. Nên kết hợp với ISO 4014 khi làm việc quốc tế.
